Базовый траблшутинг в среде VMware vSphere или что делать, если тормозит ВМ

Оставьте комментарий
ИТ

Типовая проблема «виртуализаторов» — владелец сервиса, заказчик или пользователь жалуется, что у него «тормозит» виртуальная машина. Так как виртуализация предполагает консолидацию большого количества ВМ на базе одного комплекта аппаратных ресурсов, переподписку (overprovision — когда мы предполагаем, что серверы не затребуют одновременно максимум своих ресурсов, а значит, например, в 40 ГБ физической памяти мы можем натолкать не 10 серверов по 4 ГБ RAM, а 15, используя Dynamic Memory), а кроме того, серверы могут тормозить и из-за ошибок в программных компонентах и их настройках, то каждый раз приходится решать за что хвататься и куда смотреть в первую очередь. Особенно, если с таким ёмким описанием проблемы, как «тормозит машина» не предоставлено никакой диагностической информации, как чаще всего и бывает.

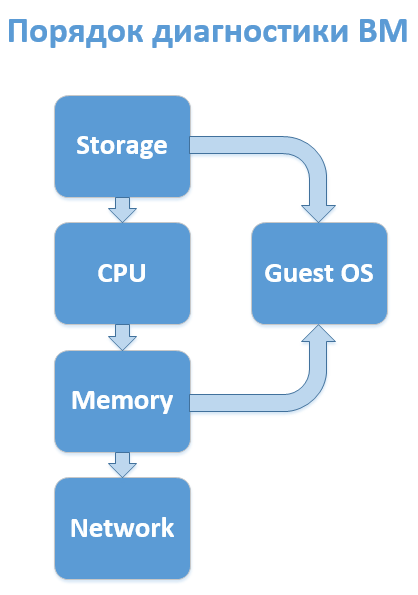

Конечно, всё зависит от специфичности реализации конкретной инфраструктуры, но практика показывает, что в большинстве случаев имеет смысл следующая последовательность анализа подсистем ВМ:

Troubleshooting-order

  1. Диски.
  2. Процессор.
  3. Оперативная память.
  4. Сеть.

На практике, до 4-го этапа почти никогда не доходит, после третьего (а то и после первого) имеет смысл запускать (или запрашивать) параллельную диагностику гостевой ОС, но диски стоит проверить сразу — самая значительная часть инцидентов с жалобами на производительность связано с ними. Если конечно у вас не All-Flash массив.

А теперь чуть подробнее по каждому пункту.

1. Диски (подсистема хранения)

Самый ключевой тут показатель — это Latency. Задержка времени отклика. Она складывается из большого количества промежуточных элементов и зависит от большого количества факторов. Сюда входит время отклика гипервизора, время прохождения сигнала по кабелям и промежуточным устройствам (коммутаторы, адаптеры и контроллеры), время нахождения в очередях на всех этих устройствах, если нагрузка на них превышает норму и ещё некоторые ньюансы, такие как повреждения оборудования. Однако, оставив ньюансы для расширенной диагностики, требуемой в редких случаях, можно выделить простой общий показатель — время задержки от ВМ до дисков.

Инструменты диагностики:

Perfomance Tab

(закладка Perfomance в vSphere Client и счетчики производтельности).

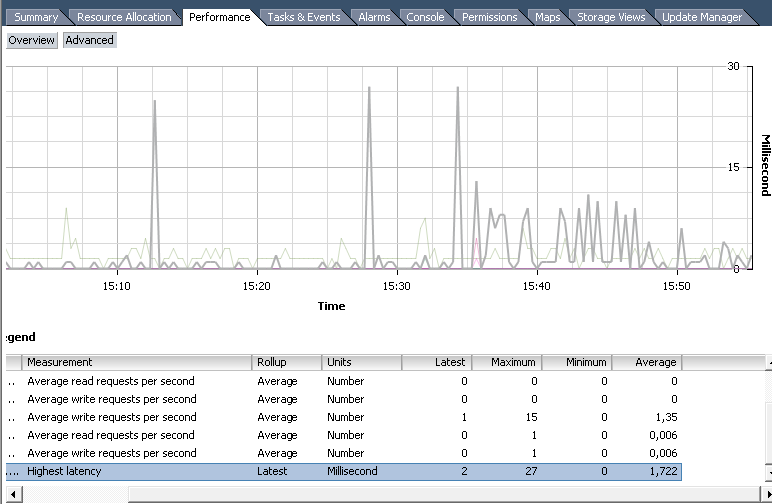

Disks-Perf

Наиболее часто используемые счётчики группы Disk:

  • Highest Latency — норма до 10-15 мс. Если регулярно выше, надо что-то менять, хотя разовые пики не страшны;
  • Average write requests per second;
  • Average read requests per second.

Наиболее часто используемые счётчики группы Virtual Disk:

  • Read/Write latency;
  • Average number of outstanding read/write requests — количество одновременных IO-запросов (если их число держится выше 30 в сумме на датастор или на сервер, это будет приводить к дополнительным задержкам);

ESXTop

Консольная утилита ESX/ESXi. Выдаёт целую кучу диагностической информации об отдельно взятом ESXi. Базовую информацию по использованию можно получить, нажав h после запуска утилиты.

В плане диагностики дисковой подсистемы будет полезен контекст виртуальных дисков (нажать v) и контекст HBA-адаптеров (нажать d). В последнем случае стоит обратить внимание на следующие показатели:

  • KAVG (Kernel Latency Avg) — время отклика гипервизора (норма — до 1 мс);
  • DAVG (Device Latency Avg) — время отклика от HBA до дисков (норма — 10-15мс);
  • GAVG (Guest Latency Avg) — время отклика для гостевой системы = сумма KAVG и DAVG

Disks-esxtop

2. Процессор

Здесь аналогичный по важности дисковым задержкам показатель — CPU Ready. Также стоит обращать внимание на Used, Wait и Co-Stop. Мониторить можно также через Perfomance Tab или ESXtop.

CPU Ready (%RDY) — % времени, когда ВМ готова производить какие-то вычисления, но физические процессоры в данный момент заняты другими процессами (системными или другими ВМ) и vCPU виртуальной машины находятся в режиме ожидания. Нормой считается значение до 10%. При росте этого показателя выше 40% развивается высокая вероятность сбоев и зависаний гостевой ОС. Причиной вынужденного простоя может стать:

  • интенсивное потребление процессорных ресурсов большим количеством ВМ, причём суммарное количество vCPU существенно превышает количество логических ядер (переподписка).
  • Наличие oversized ВМ (виртуальные машины с большим количеством недозагруженных vCPU, например если у машины 16 ядер, каждое из которых работает на 1-20% мощности). Проблема тут в том, что при большом количестве vCPU, планировщику гипервизора приходится синхронизировать их работу, что приводит к периодическому «замораживанию» некоторых ядер или даже всей машины, пока не освободится полное количество логических ядер, соответствующее количеству vCPU, необходимое для определённой операции. Механизм называется Co-Stop, и соответствующий счётчик будет расти в этом случае. Это главный аргумент против набивания виртуальной машины виртуальными процессорами «про запас» (второй аргумент — NUMA, но он уже за рамками статьи). Лучше 2 ядра, загруженных на 80%, чем восемь ядер по 20%. В большинстве случаев.
  • Если использование CPU для виртуальной машины ограничено на уровне Resource Pool или самой машины. По достижению определённого порога, машина не получит процессорных ресурсов и будет накапливать CPU Ready. В этом случае будет увеличиваться значение счётчика Max-Limited (%ML).

Wait (%WAIT) — % времени, в течение которого ВМ ждёт окончания какой-то активности VMkernel. Чаще всего это дисковая IO-активность. Высокие показатели этого счётчика могут говорить о недостаточно быстром отклике от датастора. Также проблему могут вызывать некорректная работа USB или COM-портов или виртуальный  CD/DVD-приводы, в который замонтирован отсутствующий ныне ISO.

Used (%USED) — % времени, в течение которого машина реально работала. Если он около нуля, значит машина просто стоит или её пересайзили процессорами. Если он около 100 (на каждый vCPU),  значит или недосайзили, или в ней что-то зациклилось (если она ещё и не откликается при этом), или сейчас там лопатится какой-то квартальный отчёт. Этот показатель стоит изучать при размышлении на тему «дать ли ВМ ещё процессоров, чтоб быстрее работала?».  Если у неё 4 ядра и ни одно не задействовано более чем на 50%, то 8 ядер её скорее всего не ускорят. Возможно даже замедлят (см. CPU Ready).

Инструменты диагностики те же.

Perfomance Tab

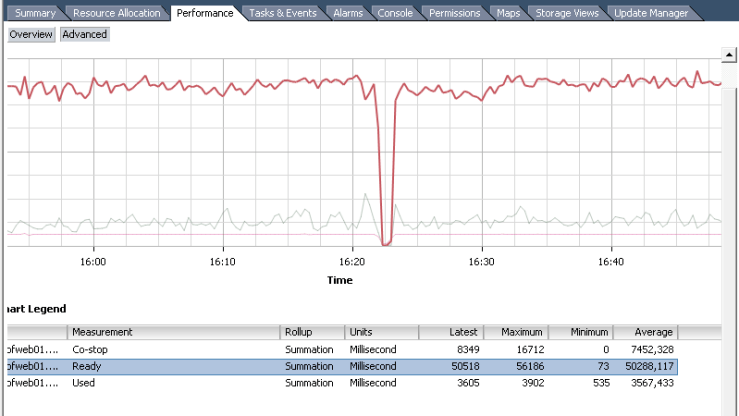

CPU-perf

Удобно, что можно посмотреть данные не только по машине в целом, но и по каждому ядру. Кроме того, доступна статистика за период. Однако, информация предоставляется не в процентах, а в миллисекундах. Так как данные собираются не в real-time, а за определённый интервал, отображается, сколько именно mc процессор находился в том или ином состоянии. Перевести в проценты можно разделив значение на длину интервала и умножив на 100%.

Пример: на рисунке диаграмма с интервалом 20 секунд (real-time), то есть 20 000 мс. То есть среднее CPU Ready будет 50288 / 20000 * 100% = 251.44%. Так как у машины 4 ядра, а не одно, то результат делим на 4 и получаем почти 63%. Машина очень страдает. А всё потому, что лежит на третьем уровне вложенности Resource Pools с низкими shares на каждом.

Ещё раз, формула преобразования: <значение CPUReady> /<интервал статистики в мс>  / <количество vCPU> * 100%. Получается 5% на 1000 мс для одного ядра.

ESXTop

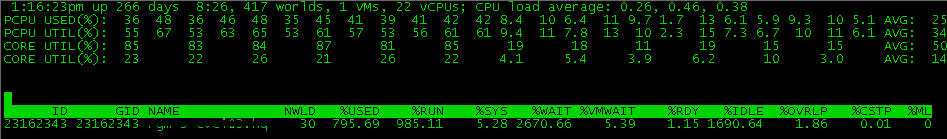

CPU-esxtop

Тут значение указано сразу в %. Только оно указано сразу в сумме для всех ядер, так что не стоит пугаться чисел больше 100. Делите на количество vCPU машины.

3. Оперативная память

Базовая диагностика здесь простая — да или нет. Если есть факт balooning’а значит хосту не хватает памяти и процессы гостевых ОС страдают, потому что активно используется файл подкачки. Если есть факт свопинга на уровне гипервизора, надо срочно принимать меры — машина попавшая в своп впадает в кому в 100% случаев (по крайней мере моей практики). Вышеуказанные факты позволяют определить такие счётчики как

Balloon (MCTLSZ) — количество памяти, вытянутое baloon-драйвером из гостевых ОС.

 Swapped (SWCUR) — количество памяти, помещённое в .vswp (то есть на жёский диск).

4. Сеть

Чтобы проблемы были на уровне сети, в случае жалоб на отдельную виртуальную машину, я в своей практике помню только один случай — когда в VDI использовалась какая-то дешёвая веб-камера, гнавшая несжатый поток видео и забивавшая все 100 Мб/с.

Стоит мониторить такие счётчики:

Transmit Dropped Packets (%DRPTX) — количество (или процент в случае esxtop) отброшенных отправленных пакетов;

Receive Dropped Packets (%DRPRX) — количество (процент) отброшенных принятых пакетов.

Ненулевое их значение, возникающее на регулярной основе говорит о некорректной работе сетевых устройств или некорректной их настройке.



P.S.: Изначально статья опубликована на хабре, а тут была скрыта в соответствии с правилами публикаций. Однако ввиду спонтанных процессов, происходящих на хабре (расщепление и разъезжание статей по разным ресурсам), начал чувствовать дискомфорт, ощущение потери контроля и желание собрать всё в одну кучу. Конечно там она проиндексировалась лучше, но пусть тут будет в качестве архива.
